Transistor

Transístor é o principal componente da eletrônica, sendo o sucessor da válvula eletrônica.   É um componente formado por três cristais de silício, sendo dois N e um P ou dois P e um N. Abaixo vemos os tipos e símbolos dos transístores comuns usados em eletrônica (bipolares):POLARIZAÇÃO DOS TRANSÍSTORES

Polarizar um transístor significa aplicar uma tensão contínua em cada um dos seus terminais para que o mesmo possa desempenhar suas funções nos circuitos. É por causa da polarização que os equipamentos eletrônicos devem ser alimentados com pilhas, baterias ou a partir da tensão da rede elétrica.

1 - NPN - Funcionam com tensão maior no coletor, média na base emenor no emissor. A tensão da base é só um pouco maior que a do emissor.

2 - PNP - Funcionam com tensão maior no emissor, média na base emenor no coletor. A tensão da base é só um pouco menor que a do emissor. Abaixo vemos os exemplos:POTÊNCIA DOS TRANSÍSTORES

De acordo com a quantidade de calor que o transístor pode suportar classificamos em :

1 - Transístores de baixa potência - Tem o corpo pequeno e são usados em circuitos de baixo consumo de energia elétrica. É o tipo mais usado.

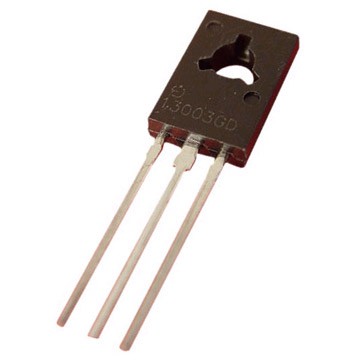

2 - Transístores de média potência - Possuem o corpo um pouco maior (geralmente retangulares). Alguns têm uma aba metálica para parafusá-lo num dissipador de calor.

3 - Transístores de alta potência - Possuem o corpo todo metálico ou retangular de plástico com um furo para parafusá-lo num dissipador. Abaixo vemos exemplos das categorias citadas:DISSIPADORES DE CALOR

São chapas de alumínio ou ferro usadas para "espalhar" o calor gerado por um transístor ou um CI de média ou alta potência. Na maioria dos casos é colocado um pouco de pasta térmica entre o transístor e o dissipador para melhor transferência do calor. Abaixo vemos alguns tipos de dissipador:CÓDIGOS DOS TRANSÍSTORES

É a maneira de identificar um transístor. Por trás deste código estão uma série de características da peça, tais como a máxima corrente que le aguenta, máxima tensão, ganho, etc. Abaixo temos alguns dos mais usados:

Baixa potência -BC548, BC558, BC337, BC327, BF494, BF422, BF423, 2SC1815, 2SA1015, 2N2222, etc

Média potência -BD139, BD140, TIP41, TIP42, BUW84, BF459, 2SD401, 2SD1414, 2SB667, 2SB578,etc

Alta potência -2N3055, 2SC2365, 2SD1554, 2SD1877, 2SC4769, BU2508, BU208, etc.

Sistema europeu – Começa com letras. Se a 1ª letra for A, a peça é de germânio e se for B, é de silício. A 2ª letra indica o tipo e a função da peça da seguinte forma: A = diodo, B = diodo varicap, C = transístor de baixa frequência e baixa potência, D = transístor de baixa frequência e média potência, E = diodo túnel, F = transístor de alta frequência e baixa potência, L = transístor de alta frequência e alta potência, M = elemento hall (magnético), N = fotoacoplador, P = elemento sensível a radiação, S = transístor de alta potencia para comutação, U = transístor de alta potência para chaveamento, Y = diodo retificador, Z = diodo zener.

exemplos:  AC188 – Transístor de germânio (antigo) para baixa frequência e baixa potência

BD139 – Transístor de silício (moderno) para baixa frequência e média potência

Sistema americano – Pode começar com 1N se for diodo ou 2N se for transístor.

exemplos: 1N4148 é diodo       2N3055 é transístor

Sistema japonês - Pode começar com 1S se for diodo ou 2S se for transístor. Geralmente este prefixo não vem no corpo. Apenas uma letra seguida de um número. Se vier as letras A ou B, será PNP. Se for C ou D, será NPN. Ex: 2SC1815  é NPN.

Sistema Texas – TIP – Transístor de média ou alta potência; TIS – Transístor de baixa potência; TIC – Tiristor (SCR ou TRIAC).

exemplo: TIP31 é um transístor de média potência

Sistema Motorola – MJ – Transístor de silício para alta potência; MP – Transístor de germânio para alta potência; MPS – Transístor de silício de baixa potência; MPF – Transístor FET.

exemplos: MPSA42 é um transístor de baixa potência; MJE13007 é um transístor de alta potência.TRANSÍSTOR DE EFEITO DE CAMPO (FET)

Possui os três terminais com nomes diferentes dos transistores comuns:dreno, source e gate. O dreno trabalha com a tensão mais alta e o source com a mais baixa. Aplicando uma tensão média no gate, ele cria um campo eletrostático dentro do transistor. Este campo aumenta ou diminui o fluxo de corrente dentro do componente. Como visto, ele é muito parecido com um transistor comum, porém seu consumo é menor e sua impedância de entrada é bem mais alta.TRANSÍSTOR DE EFEITO DE CAMPO SEMICONDUTOR DE ÓXIDO METÁLICO (MOSFET)

É um FET com o terminal do gate isolado dos outros dois por uma fina camada de óxido de silício. Esta camada é sensível a estática. Os MOSFETs de potência são usado como chaveadores de fontes de alimentação devido ao seu consumo reduzido e alta impedância de entrada.
