Led

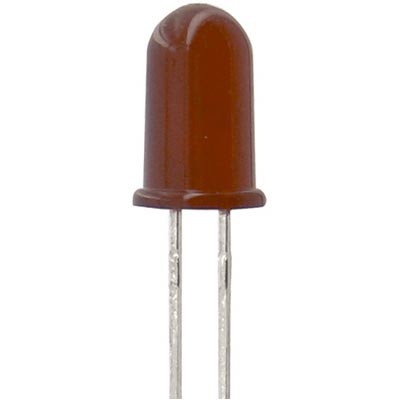

LED (ou diodo emissor de luz) é um diodo especial feito de arseneto de gálio que acende quando polarizado no sentido direto. É usado nos circuitos como sinalizadores visuais. Abaixo vemos o símbolo e a posição dos terminais:
FUNCIONAMENTO DO LED
Os LEDs funcionam da mesma forma que os diodos comuns, ou seja , só conduzem corrente elétrica quando a tensão do anodo for maior que a do catodo. Abaixo vemos o princípio:
TIPOS DE LED
Os LEDs são classificados de acordo com a cor (vermelho, laranja, amarelo, verde, etc), com o formato (cilíndrico, quadrado, retangular, triangular, ou outro formato) e com o tamanho (3 ou 5 mm). Abaixo vemos alguns modelos de LEDs:
|
LED DE ALTO BRILHO Estes tipos funcionam da mesma forma que o comum com a diferença que eles possuem um revestimento interno de silicone funcionando como lentes para concentrar bastante a luz emitida pela cápsula. O consumo de corrente destes LEDs é o mesmo dos comuns, porém eles são mais caros devido ao seu processo de fabricação. Tais LEDs vem sendo cada vez mais empregados nos equipamentos elétricos e eletrônicos substituindo as lâmpadas com as vantagens do menor consumo de energia e maior durabilidade. Hoje em dia é bastante comum encontramos lanternas usando estes LEDs no lugar de lâmpadas. Os modernos TVs LCD já estão usando destes LEDs como iluminação traseira do display ("backlight") em lugar de lâmpadas fluorescentes. Assim se conseguem aparelhos mais finos, com menor consumo e melhores taxas de contraste. Veja abaixo a foto de alguns LEDs de alto brilho. |
 Como podemos observar, mesmo a cápsula sendo transparente em todos eles, a cor da luz emitida varia de acordo com filtro colocado internamente.RESISTOR EM SÉRIE COM O LED
Para o LED funcionar num circuito sem ter risco de queimar, vai um resistor ligado em série com ele. Para determinar o valor deste resistor é fácil. Basta subtrair da tensão de alimentação (V), a tensão sobre o LED (Vled) e dividir o resultado pela corrente que dê um bom brilho (10 mA = 0,01 A). A tensão do LED vermelho é 1,6 V, amarelo = 1,8 V e verde = 2,1 V. Abaixo vemos um exemplo: Podemos incluir nesta categoria: Os LEDs duplos (dois Leds numa única peça com três terminais) e os LEDs infravermelhos que emitem uma luz invisível. O LED duplo é usado em monitores de computador e em alguns televisores. O infravermelho (ou infrared) é usado como transmissor de dados do controle-remoto. Abaixo vemos estes tipos: |
LEDS ESPECIAIS
